Serie XPL 250 (proto de la 250 TI upgradée)

-Ce prototype évolué et non commercialisé de la 250 TI qui cumule les qualités des XPL 200 dans le haut-médium et le meilleur de la 250TI pour le reste n'a malheureusement pas été commercialisé. C'est bien dommage car je pense qu'elle aurait certainement mérité qu'on s'intéresse à elle de plus près. Vous aurez bien sûr remarqué le médium à dôme qui l'équipe, monté habituellement sur les modèles XPL, et qui est plus noble que le LE5 habituel à membrane papier.

Bonjour,
question bête !
savez-vous pourquoi n'ont-elles pas été commercialisées ?

mattera91 a écrit:

-J'étais persuadé d'avoir déjà mis en ligne sur notre site ce prototype évolué et non commercialisé de la 250 TI qui cumule les qualités des XPL 200 dans le haut-médium et le meilleur de la 250TI pour le reste, mais apparemment non, donc j'expose la bête ;)

-Dommage qu'elle n'a pas été commercialisée car je pense qu'elle aurait certainement mérité qu'on s'intéresse à elle de plus près. Vous aurez bien sûr remarqué le médium à dôme qui l'équipe, monté habituellement sur les modèles XPL, et qui est plus noble que le LE5 habituel à membrane papier.

Bonjour,


Curieux ce médium à dôme qui resssemble un peu à celui qui équipe mes Dynaudio Compound 4.

J'ai les 250 Ti basiques Mono câblage avec les barrettes de réglage.

Est-ce que je peux modifier les filtres pour avoir ceux de la 250 LE ou JUBILE?

oui cela est tout a fait possible et meme souhaitable

sur une 250 ti premiere generation comme les tiennes
avec gotlieb nous avons refait un filtre passif de "guerre " avec composant tres haut de gamme et prevu pour la biamp
le resultat va au dela de toutes esperance
c'est selon certains critere mieux que des le ou jubilee que je connais parfaitement pour les avoir cotoyées

LUC possesseur de 4435

GENTLEGIANT a écrit:

oui cela est tout a fait possible et meme souhaitable

sur une 250 ti premiere generation comme les tiennes
avec gotlieb nous avons refait un filtre passif de "guerre " avec composant tres haut de gamme et prevu pour la biamp
le resultat va au dela de toutes esperance
c'est selon certains criteres mieux que des le ou jubilee que je connais parfaitement pour les avoir cotoyées

LUC possesseur de 4435

-Oui, celà ne me surprend guère, bon, sinon je vois que tu as déjà fait la réponse à ma place ;)

GENTLEGIANT a écrit:

oui cela est tout a fait possible et meme souhaitable

sur une 250 ti premiere generation comme les tiennes
avec gotlieb nous avons refait un filtre passif de "guerre " avec composant tres haut de gamme et prevu pour la biamp
le resultat va au dela de toutes esperance
c'est selon certains critere mieux que des le ou jubilee que je connais parfaitement pour les avoir cotoyées

LUC possesseur de 4435

Cela m'interesse.

Tu as le shéma de ce filtrage?

Il faut modifier le filtre d'origine ou repartir à zéro?

noxxa a écrit:

GENTLEGIANT a écrit:

oui cela est tout a fait possible et meme souhaitable

sur une 250 ti premiere generation comme les tiennes
avec gotlieb nous avons refait un filtre passif de "guerre " avec composant tres haut de gamme et prevu pour la biamp
le resultat va au dela de toutes esperance
c'est selon certains critere mieux que des le ou jubilee que je connais parfaitement pour les avoir cotoyées

LUC possesseur de 4435

Cela m'interesse.

Tu as le shéma de ce filtrage?

Il faut modifier le filtre d'origine ou repartir à zéro?

-Je pense qu'il faut vraiment partir d'une feuille blanche car des composants de course sont nettement plus volumineux, mais l'autre lascar coquin qui nous fait rigoler à ses heures t'en dira plus long que moi sur le sujet. Par contre, je vais déjà te donner en attendant une idée du schéma du filtre. A prendre avec des pincettes, car c'est la version la plus ancienne, et j'ai un peu de mal pour trouver la plus récente :roll:

http://www.schematicsforfree.com/archive/file/Audio/Products/Speakers/Jbl%20Speaker%20L250.PDF

Bon, voilà, c'est déjà mieux, ça, je pense... ;)

http://www.schematicsforfree.com/archive/file/Audio/Products/Speakers/Jbl%20Speaker%20250Ti%20Bq.pdf

http://www.schematicsforfree.com/archive/file/Audio/Products/Speakers/Jbl%20Speaker%20250Ti.pdf

mattera91 a écrit:

Bon, voilà, c'est déjà mieux, ça, je pense... ;)

http://www.schematicsforfree.com/archive/file/Audio/Products/Speakers/Jbl%20Speaker%20250Ti%20Bq.pdf

http://www.schematicsforfree.com/archive/file/Audio/Products/Speakers/Jbl%20Speaker%20250Ti.pdf

Merci pour ces shémas qui vont me permettre de comparer déjà les filtres version Mono câblage et bi-câblage.

Un premier examen indique que les tweeters sont différents, ainsi que l'impédance et les fréquences de coupure.

Le rendement du modèle bi câblé doit être meilleur car elle a une impédance de 6 Ohms contre 8 ohms pour le modèle de base.

Si a t'interesse, j'ai aussi le schema de la derniere version JUBILEE.

HerveM a écrit:

Si a t'interesse, j'ai aussi le schema de la derniere version JUBILEE.

Bonjour,


Bien sur, ça m'interesse, cela me permet de comparer les différents filtres pour juger des fréquences de coupure et de l'impédance.

Merci de me donner le lien ou un fichier PDF (par contre, je ne sais pas si on peux recevoir des fichiers sur ce forum)

Pour eviter de poster ici car il y a beaucoup de pages, je t'ai retrouvé le lien pour la version ultime :

http://www.audioheritage.org/vbulletin/showthread.php?3590-250ti-jubilee-network-diagram&highlight=jubilee

HerveM a écrit:

Pour eviter de poster ici car il y a beaucoup de pages, je t'ai retrouvé le lien pour la version ultime :

http://www.audioheritage.org/vbulletin/showthread.php?3590-250ti-jubilee-network-diagram&highlight=jubilee

Merci pour ce lien, j'ai pu enregistrer tous les shémas en JPG

noxxa a écrit:

HerveM a écrit:

Pour eviter de poster ici car il y a beaucoup de pages, je t'ai retrouvé le lien pour la version ultime :

http://www.audioheritage.org/vbulletin/showthread.php?3590-250ti-jubilee-network-diagram&highlight=jubilee

Merci pour ce lien, j'ai pu enregistrer tous les shémas en JPG

-Oui, c'est bien complet maintenant, comme quoi, l'union fait la force ;)

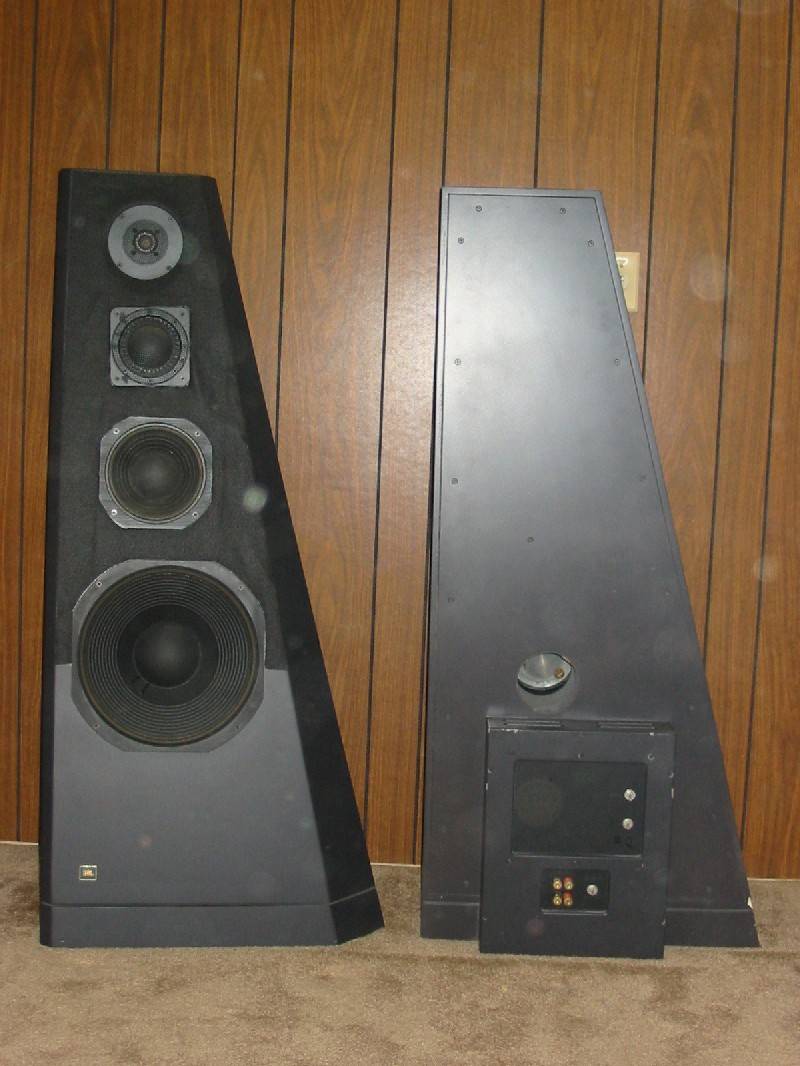

une plus belle photo des xpl250: A preciser que les LE14H1 sur ce modele sont utilisés en actif uniquement car pas de filtre passif sur le grave


[url=https://servimg.com/view/12322973/24][/url

C'est vraiment dans la famille des 250TI / TL 260 ... au niveau coffrage

Bon, je sais que je vous saoule avec mon envie de monter ces HP dans mes 250ti, mais sauriez vous me dire si en mettant dans le haut medium un 093ti et comme sur la photo, le bas médium de la 4315 et en partant d'un filtre d'origine, il y a moyen de le modifier pour accorder ces HP?
Je viens de re brancher mes XPL et les voix sont :::

C'est sûr qu'en possédant les deux, il est logique et tentant de penser à un mixage du meilleur de ces deux modèles. Pour les fréquences de coupures, c'est à mon avis compatible car on ne leur demande pas de travailler dans des zones de fréquences hors de leurs capacités.

Il reste ensuite les légères différences de rendement qui peuvent éventuellement déséquilibrer l'ensemble, mais tout celà est corrigeable ensuite sur le filtrage passif si besoin, ou dans un premier temps, juste pour des essais, en jouant sur des atténuateurs de niveaux.

Il est important de ne pas faire des essais avec des modifs irréversibles dans un premier temps. Déjà, de voir côté fixation, si l'échange pur et simple des Hp est possible facilement, ensuite de prendre un jeu de résistances ou des potards compatibles pour ajuster les niveaux, quitte à faire un montage provisoire en l'air, et de faire des essais. Mesurer aussi la courbe de réponse avant et après échange des HP pour voir ce que ça raconte, etc..

Merci Christian, voila qui me fait avancer un peu. 8)
Dis moi, peut on imaginer la modification d'un filtre passif d'origine, que j'aurais trouvé d'occase par exemple, en changeant ses composants par des plus nobles et en y greffant des potars?

GENTLEGIANT a écrit:

oui cela est tout a fait possible et meme souhaitable

sur une 250 ti premiere generation comme les tiennes
avec gotlieb nous avons refait un filtre passif de "guerre " avec composant tres haut de gamme et prevu pour la biamp
le resultat va au dela de toutes esperance
c'est selon certains critere mieux que des le ou jubilee que je connais parfaitement pour les avoir cotoyées
LUC possesseur de 4435

-Oui, bien sûr, dans la théorie c'est tout à fait possible avec l'aide de quelqu'un expérimenté, contactes les deux "lascars" cités ici :twisted: , ils vont pouvoir t'aider efficacement je pense..

Moi je ferais pareil, je partirais d'une feuille blanche en déposant le filtre d'origine intact dans un coin. Comme celà l'enceinte peut toujours rester en montage bien conforme en cas de revente et, de plus, on a ainsi une base de repère intéressante pour faire des comparatifs en cas de doute sur le résultat du projet.

Base toi sur le filtre de la XPL250, il est dispo, par contre si je me souviens la xpl250 est uniquement en bi ampli (pas de schema passif pour le LE14H1)

Et oui, je souhaite le faire en amplification passive simplement.
Je vais d'abord essayer de monter les 093ti pour voir reelement si ils rentrent dans les caisses sans modif, si c'est Ok je chercherai les bas medium.

Bon, ben je me lance gentilment,
Je cherche des hauts medium, 095ti ou 093ti ou 030,
Et sauf erreur, le bas medium est celui de la 4315, soit le 2108?
Enfin quelqu'un qui saurait realiser un filtre passif ou modifier sur la base d'un filtre d'origine de 250ti, parceque je souhaite que tout reste dans l'enceinte.
A moins que celq ne fonctionne tres bien avec le filtre d'origine.
Merci a ceux qui ont des idees, de m'aider un peu, parceque moi, les frequences, les filtres, tout ca c'est de l'hebreu pour moi...
Didier

Les 093 et 095 sont introuvables. A moins de désosser une paire de xpl 140-160-200...

J'ai lu quelque part que ce haut medium valait un modele a compression dont je ne connais pas la reference.
Quelqu'un a un avis la dessus? Moi je le trouve tres bon mais je n'ai aucun element de comparaison.
