4312 Control Monitor

Bonjour à tous,

Tout nouveau sur ce forum, je possède une paire de 4312 Control Monitor provenant d'un studio de musique électroacoustique, dont une des enceintes accumule les déboires : le HP médium LE5-12 est à changer (plus aucune réponse au signal) et le HP grave 2213H est à remembraner (déchirure).

Je vais parcourir de long en large ce forum que j'ai découvert par hasard en faisant des recherches concernant les réparations / remplacements de ces HP.

Mais je suis tout ouïe concernant vos conseils avisés !  :santé:

LLZZ

Bonjour et bienvenue!

Il aurait été préférable d'avoir une photo de votre 2213H, mais voici une bonne méthode si la déchirure est propre, j'entends par là que le cône n'est pas défoncé :

http://www.audioheritage.org/vbulletin/showthread.php?25750-Fixing-JBL-4311&p=262043&viewfull=1#post262043

Aussi incroyable que cela puisse sembler le recone kit était toujours disponible en 2012, à voir avec un professionnel.

http://www.jblproservice.com/pdf/Transducers%20Parts%20List/Transducer%20Parts%20List.pdf

Mais cela reviendra cher de toute façon.

Pour le LE5-12 vous ne devriez pas avoir trop de difficulté pour le trouver sur ebay je pense, peut-être avec un peu de patience.

A bientôt,
François

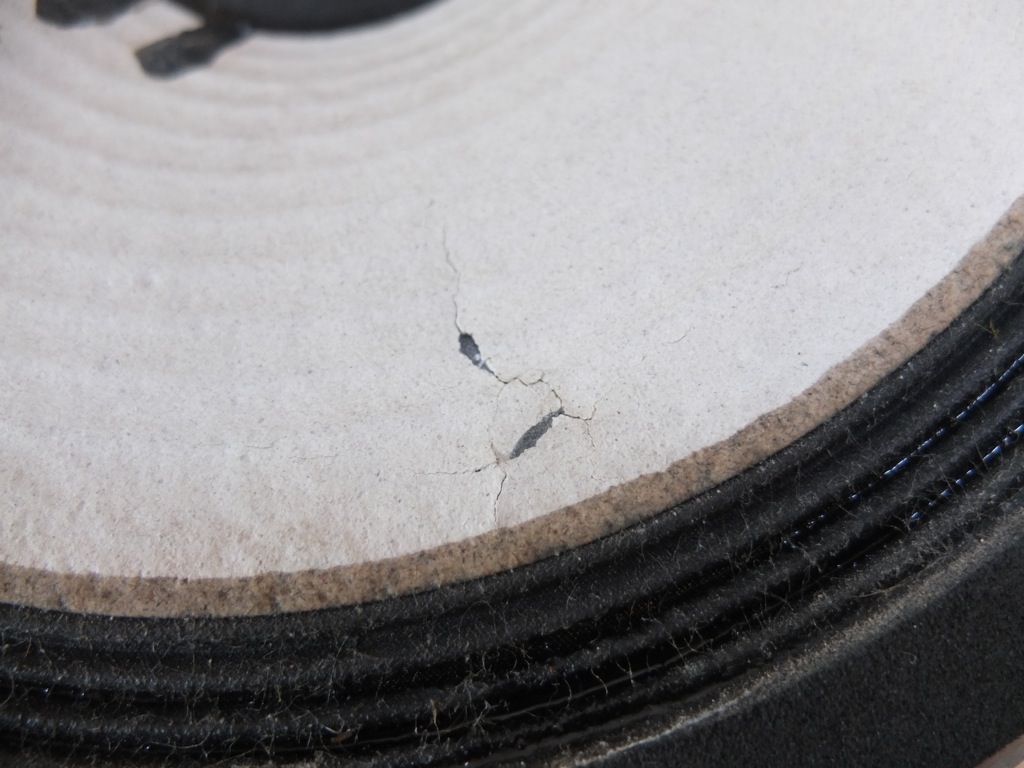

Merci frm013 pour votre réponse ! J'ai édité mon message avec une photo.

Bon ok, c'est pas dramatique!

C'est comment dessous? Avez-vous visité le lien que je vous ai donné?

Dessous la déchirure paraît aussi "propre".

Oui, j'ai visité le lien, merci !
Si je comprends bien je peux faire un patch avec du papier à cigarette et de la colle de menuisier. J'imagine qu'il faut l'appliquer en dessous (donc non visible) ?

Bonjour et bienvenue

Pour le LE-5 muet il faut déjà essayer de le brancher en direct pour vérifier qu'il reçoit bien le signal sans passer par l'atténuateur ou tout autre forme de contact qui pourrait être oxydé et couper la liaison. Ce serait étonnant qu'il soit grillé, car c'est un HP qui ne pose pas de souci particulier et qui traverse bien le temps sans problème en général...

Je pense juste à un problème de contact défectueux possible quelque part, et par élimination, on finit par le trouver et solutionner le problème facilement.

LLZZ a écrit:

Si je comprends bien je peux faire un patch avec du papier à cigarette et de la colle de menuisier. J'imagine qu'il faut l'appliquer en dessous (donc non visible) ?

Oui, en dessous, nous l'avons fait avec mon pote Richard, comme dit sur ce fil, avec 2 couches de papier, la première plus étroite que la deuxième, colle à bois à prise longue diluée, bien extraire les bulles entre la membrane et le papier, ( entre les couches de papier aussi : ça fonctionne sans soucis, l'esthétique mise à part.

J'ai aussi passé de la colle au dessus pour coller l'aquaglas à la membrane, au séchage c'est invisible.

Attention, je n'écoute pas à niveau très élevés non plus (75-80db de niveau moyen), aucune idée si une forte sollicitation de la membrane ne "casserait" pas la réparation, je ne m'y risquerai pas.

La réparation, Richard à l'oeuvre :


Le résultat :


Au sujet du LE5-12, effectivement, je suivrai le conseil de Christian avant tout achat.

Merci pour tous ces conseils !
Je pars quelques jours mais à mon retour je m'attèle à la tâche aussi bien pour le HP medium que pour le grave.

Me voici de retour, essayant de ranimer le hp medium LE5-12.

Je me suis muni d'un pile 9V que j'ai branché à du câble HP. J'ai essayé à l'autre bout de toucher les connecteurs du HP à différents endroits dont les deux fils qui viennent toucher le cône mais le HP reste insensible.

Je n'ose aller plus avant (comme retirer les longs rivets qui maintiennent l'aimant).

LLZZ a écrit:

Me voici de retour, essayant de ranimer le hp medium LE5-12.

Je me suis muni d'un pile 9V que j'ai branché à du câble HP. J'ai essayé à l'autre bout de toucher les connecteurs du HP à différents endroits dont les deux fils qui viennent toucher le cône mais le HP reste insensible.

Je n'ose aller plus avant (comme retirer les longs rivets qui maintiennent l'aimant).

-Bon, maintenant, avec ce test, tu peux être sûr que c'est lui qui est en cause, aucun doute possible, car avec la pile de 9V tu aurais entendre du un petit "clac" bien caractéristique lors du contact. Par ailleurs, une pile de 9V me semble déjà un peu méchante pour lui, une de 4,5 v aurait déjà largement fait l'affaire....

Il ne reste plus qu'à en chercher un sur le net de la même génération si possible: LE5-12 qui devrait être, avec un peu de chance, assez facile à dénicher....

Bonjour,

Bon, pas de chance :(

Y'en a une paire sur la baie pour un peu plus de 100 euros avec frais de port :

http://www.ebay.fr/itm/Jbl-Le5-12-/131256677616?pt=Vintage_Electronics_R2&hash=item1e8f81f4f0

Tu pourras toujours essayer de vendre celui qui te resteras.

Bonne chance!

mattera91 a écrit:

avec la pile de 9V tu aurais du entendre un petit "clac" bien caractéristique lors du contact

Oui, je l'ai testé sur l'autre medium qui fonctionne et en effet, clac !
J'ai testé au multimètre également.

Je suis bon pour La Baie !  :suspect:

Et bien voilà, j'ai reçu et monté les 2 HP medium achetés sur la Baie, réparé le HP grave avec du papier à cigarette et les deux enceintes ont instantanément retrouvé une seconde jeunesse ! Merci le forum ! :D

Bonjour!

Ah! en voilà une nouvelle qu'elle est bonne !! ;)

Alors content de ton acquisition ?

François
